Tóm tắt các bước thiết kế nhà thép tiền chế hiệu quả
Nhà thép tiền chế đang ngày càng trở nên phổ biến nhờ ưu điểm về tốc độ thi công, tính linh hoạt và chi phí hợp lý. Tuy nhiên, để sở hữu một công trình bền vững, an toàn và đáp ứng đúng nhu cầu sử dụng, việc tuân thủ quy trình thiết kế chuẩn là vô cùng quan trọng. Bài viết này sẽ cung cấp một cái nhìn tổng quan về các bước cốt lõi trong thiết kế nhà thép tiền chế, giúp gia chủ và các nhà đầu tư có thể hình dung rõ ràng về quy trình và đưa ra quyết định sáng suốt.
Tổng quan về thiết kế nhà thép tiền chế theo tiêu chuẩn AISC
Nhà thép tiền chế, còn được biết đến với tên gọi Steel Building System, là một giải pháp xây dựng hiện đại, sử dụng các cấu kiện thép được sản xuất sẵn tại nhà máy theo thiết kế và sau đó lắp ráp tại công trường. Phương pháp này mang lại nhiều lợi thế so với xây dựng truyền thống, đặc biệt là về tiến độ và hiệu quả kinh tế.
1. Giới thiệu về tiêu chuẩn AISC (American Institute of Steel Construction)
Tiêu chuẩn AISC là một bộ quy tắc và hướng dẫn toàn diện về thiết kế, chế tạo và lắp đặt kết cấu thép. Được phát triển và cập nhật liên tục bởi Viện Thép Hoa Kỳ, AISC đảm bảo tính an toàn, độ tin cậy và hiệu quả của các công trình thép. Các tiêu chuẩn của AISC được công nhận rộng rãi trên toàn thế giới và là kim chỉ nam cho các kỹ sư kết cấu khi làm việc với thép. Phiên bản AISC 2005 là một trong những phiên bản phổ biến, cung cấp các phương pháp thiết kế tiên tiến.
2. Các phương pháp thiết kế theo AISC
AISC 2005 đưa ra nhiều phương pháp thiết kế khác nhau, mỗi phương pháp phù hợp với từng loại kết cấu và yêu cầu cụ thể:
-
Phương pháp thiết kế theo ứng suất cho phép (ASD – Allowable Strength Design): Phương pháp này dựa trên việc kiểm tra các ứng suất phát sinh trong vật liệu dưới tác dụng của tải trọng làm việc. Các ứng suất này không được vượt quá giới hạn ứng suất cho phép của vật liệu, đã bao gồm các hệ số an toàn. ASD thường được áp dụng cho các công trình có tải trọng ổn định và dễ dự đoán.
-
Phương pháp thiết kế theo hệ số tải trọng và hệ số độ bền (LRFD – Load and Resistance Factor Design): Đây là phương pháp thiết kế hiện đại hơn, xem xét đến sự biến đổi của cả tải trọng và khả năng chịu lực của cấu kiện. LRFD sử dụng các hệ số tải trọng để tăng cường các tải trọng tác dụng và các hệ số độ bền để giảm bớt khả năng chịu lực của vật liệu. Mục tiêu là đảm bảo rằng khả năng chịu lực của cấu kiện luôn lớn hơn tải trọng thiết kế, ngay cả khi có sự dao động.
<>Xem Thêm Bài Viết:<> -
Phương pháp thiết kế dẻo (PD – Plastic Design): Phương pháp này dựa trên lý thuyết về khả năng chịu lực dẻo của vật liệu thép, cho phép kết cấu chịu được các biến dạng lớn trước khi đạt đến trạng thái phá hoại. PD thường được áp dụng cho các kết cấu khung thép chịu tải trọng lớn, nơi mà khả năng khai thác tính dẻo của vật liệu mang lại hiệu quả kinh tế và kỹ thuật cao.
Phân tích tải trọng tác dụng lên nhà khung thép tiền chế
Việc xác định chính xác các loại tải trọng tác dụng lên công trình là bước đầu tiên và quan trọng nhất để đảm bảo an toàn và độ bền cho nhà thép tiền chế.
1. Tĩnh tải
Tĩnh tải bao gồm trọng lượng bản thân của tất cả các bộ phận cấu tạo nên công trình, bao gồm kết cấu thép, tôn lợp mái, tôn vách, xà gồ, dầm, sàn, hệ thống phòng cháy chữa cháy, hệ thống chiếu sáng, hệ thống điện nước, và các vật liệu hoàn thiện khác. Trọng lượng này là cố định và không thay đổi trong suốt quá trình sử dụng.
Có thể bạn quan tâm: Sơ Đồ Bát Quái Xem Hướng Nhà: Hướng Dẫn Chi Tiết Cho Gia Chủ

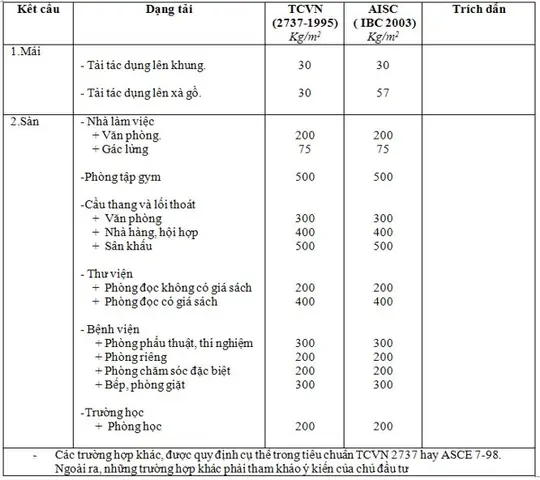

2. Hoạt tải
Hoạt tải là tải trọng thay đổi, phát sinh do việc sử dụng công trình. Đối với nhà công nghiệp, hoạt tải bao gồm trọng lượng của máy móc, thiết bị, vật liệu lưu trữ, người lao động, và các vật dụng khác trong quá trình vận hành. Đối với các công trình dân dụng, hoạt tải có thể bao gồm người, đồ đạc, nội thất.
3. Hoạt tải mái
Hoạt tải mái là tải trọng tạm thời tác dụng lên bề mặt mái, chủ yếu là tải trọng do tuyết rơi (ở những vùng có tuyết) và tải trọng do người trong quá trình bảo trì, sửa chữa mái.
4. Tải trọng treo buộc
Tải trọng treo buộc là các tải trọng tập trung hoặc phân bố do các thiết bị được treo vào kết cấu thép, ví dụ như hệ thống máng cáp, đường ống dẫn, hệ thống chiếu sáng, hoặc các vật dụng khác được gắn vào dầm hoặc xà gồ.
5. Tải trọng gió
Tải trọng gió là một trong những tải trọng quan trọng, đặc biệt đối với các công trình cao tầng hoặc ở những khu vực có gió mạnh. Tải trọng gió tác dụng lên bề mặt công trình dưới dạng áp lực hoặc lực hút, phụ thuộc vào tốc độ gió, hình dạng công trình, và địa hình xung quanh. Việc tính toán tải trọng gió cần tuân thủ các tiêu chuẩn quốc gia và quốc tế liên quan.
6. Tải trọng cầu trục
Đối với các nhà xưởng, nhà máy có sử dụng cầu trục để vận chuyển vật liệu hoặc hàng hóa, tải trọng cầu trục là một yếu tố cực kỳ quan trọng cần được tính toán cẩn thận. Tải trọng này bao gồm trọng lượng của bản thân cầu trục, tải trọng của xe con, và tải trọng của vật liệu mà cầu trục đang vận chuyển. Tải trọng này tác dụng lên hệ dầm đỡ cầu trục, gây ra các lực nâng, lực đẩy ngang và mô men.
Trạng thái giới hạn II của nhà khung thép tiền chế và vấn đề ổn định
1. Giới hạn về biến dạng (Trạng thái giới hạn II)
Trạng thái giới hạn II đề cập đến các giới hạn về biến dạng hoặc dao động của kết cấu dưới tác dụng của tải trọng. Mặc dù kết cấu có thể vẫn chịu được tải trọng mà không bị sập đổ (trạng thái giới hạn I), nhưng biến dạng quá lớn có thể ảnh hưởng đến công năng sử dụng, thẩm mỹ, và sự thoải mái của người sử dụng. Ví dụ, sàn nhà bị võng quá nhiều, tường bị nứt do biến dạng của khung.
2. Ổn định của khung thép
Có thể bạn quan tâm: Tính Chi Phí Xây Nhà Online: Hướng Dẫn Chi Tiết Cho Gia Chủ
Ổn định là một khía cạnh quan trọng trong thiết kế kết cấu thép. Các cấu kiện như cột, dầm, thanh chống có thể bị mất ổn định cục bộ hoặc toàn cục dưới tác dụng của lực nén, uốn hoặc kết hợp cả hai. Sự mất ổn định này có thể dẫn đến sự thay đổi đột ngột về hình dạng và khả năng chịu lực của cấu kiện, gây sập đổ cho toàn bộ kết cấu.
4.2 Phương pháp chiều dài hữu hiệu
Chiều dài hữu hiệu là một khái niệm quan trọng trong việc đánh giá khả năng chịu nén của cột. Nó biểu thị chiều dài tương đương của một cột lý tưởng chịu nén mà có cùng khả năng chịu lực với cột thực tế đang xét. Chiều dài hữu hiệu thường lớn hơn chiều dài hình học của cột và phụ thuộc vào cách thức liên kết của hai đầu cột (khớp, ngàm, tự do) và điều kiện ổn định của nó trong mặt phẳng và ngoài mặt phẳng tải trọng. Việc xác định đúng chiều dài hữu hiệu là cần thiết để tính toán khả năng chịu nén của cột theo các tiêu chuẩn thiết kế.
Thiết kế chi tiết dựa theo AISC M 2005
5.1 Tổng quát về thiết kế chi tiết
Thiết kế chi tiết là giai đoạn quan trọng để biến bản vẽ kết cấu tổng thể thành các chi tiết cấu kiện và liên kết cụ thể, sẵn sàng cho việc chế tạo và lắp dựng. Giai đoạn này đòi hỏi sự chính xác cao để đảm bảo mọi bộ phận khớp với nhau và hoạt động đúng như thiết kế.
5.2 Tính toán khả năng chịu lực yêu cầu
Dựa trên các loại tải trọng đã được xác định (tĩnh tải, hoạt tải, gió,…) và các hệ số an toàn theo tiêu chuẩn AISC, kỹ sư sẽ tính toán các tổ hợp tải trọng thiết kế. Từ đó, xác định được các yêu cầu về cường độ, độ cứng và khả năng chịu lực cần có cho từng cấu kiện (cột, dầm, xà gồ, thanh chống).
5.3 Phân loại tiết diện phần tử
Các tiết diện thép được sử dụng trong kết cấu nhà thép tiền chế thường được phân loại dựa trên hình dạng và cách thức sản xuất (ví dụ: tiết diện chữ I, chữ H, chữ C, chữ Z, ống tròn, ống vuông). AISC cung cấp các quy định chi tiết về việc phân loại và kiểm tra các tiết diện này dựa trên tỷ lệ kích thước của chúng để xác định xem tiết diện đó có đủ bền vững và không bị mất ổn định cục bộ dưới tác dụng của tải trọng hay không.
5.4 Hệ số giảm khả năng chịu lực
Trong quá trình thiết kế theo LRFD, hệ số giảm khả năng chịu lực (phi – φ) được áp dụng để tính toán khả năng chịu lực thiết kế của cấu kiện. Hệ số này phản ánh mức độ không chắc chắn trong việc xác định khả năng chịu lực danh nghĩa của cấu kiện và được quy định khác nhau cho từng loại cấu kiện và loại tải trọng.
5.5 Diện tích hữu hiệu
Diện tích hữu hiệu là diện tích mặt cắt ngang của một cấu kiện được xem xét khi tính toán khả năng chịu lực, đặc biệt là trong các trường hợp có các lỗ khoan (ví dụ: lỗ bulông). Diện tích hữu hiệu có thể nhỏ hơn diện tích mặt cắt danh nghĩa do sự tập trung ứng suất xung quanh các lỗ. AISC quy định cách tính toán diện tích hữu hiệu cho từng trường hợp cụ thể.
5.8 Vài ý kiến về thiết kế cấu kiện trong nhà khung thép tiền chế
Có thể bạn quan tâm: Xây Nhà 2 Tầng 200 Triệu: Cẩm Nang Chi Tiết Từ A-z
- Lựa chọn vật liệu: Việc lựa chọn mác thép phù hợp (ví dụ: SS275, SS400, SS500) dựa trên yêu cầu về cường độ, độ dẻo và khả năng chống ăn mòn là rất quan trọng.
- Thiết kế tối ưu: Tối ưu hóa tiết diện và hình dạng cấu kiện để giảm thiểu trọng lượng thép, đồng thời vẫn đảm bảo đủ khả năng chịu lực, giúp tiết kiệm chi phí và tăng tốc độ thi công.
- Khả năng chịu tải trọng gió và động đất: Đối với các vùng có gió mạnh hoặc có nguy cơ động đất, cần đặc biệt chú trọng đến việc thiết kế các liên kết và hệ thống giằng chống để đảm bảo ổn định cho công trình.
- Tích hợp các yếu tố khác: Cân nhắc các yếu tố như khả năng cách âm, cách nhiệt, chống cháy, và tính thẩm mỹ trong quá trình thiết kế cấu kiện và vật liệu hoàn thiện.
Thiết kế liên kết
Thiết kế liên kết là một trong những yếu tố quyết định sự an toàn và độ bền của toàn bộ kết cấu thép. Liên kết không chỉ đơn thuần là nối các cấu kiện lại với nhau mà còn phải đảm bảo khả năng truyền tải trọng hiệu quả và chịu được các tác động từ môi trường.
6.1 Thiết kế vùng panen của khung có hai mái dốc
Trong nhà khung thép tiền chế, các khung chính thường có dạng mái dốc để thoát nước mưa tốt. Vùng panen là khu vực giữa các khung chính, nơi có các xà gồ mái và tôn vách. Thiết kế các liên kết trong vùng này cần đảm bảo sự ổn định và khả năng chịu tải trọng gió tác dụng lên mái và vách.
6.2 Thiết kế liên kết chịu mô men, kiểu mặt bích, có nhiều hàng bulông và có phần mở rộng
Đây là các loại liên kết phức tạp hơn, thường được sử dụng ở các vị trí chịu mô men uốn lớn, ví dụ như liên kết cột với dầm chính, hoặc liên kết các cấu kiện chịu tải trọng động.
- Liên kết chịu mô men: Cần đảm bảo khả năng truyền lực và mô men từ cấu kiện này sang cấu kiện kia.
- Kiểu mặt bích: Sử dụng các bản thép (mặt bích) được hàn vào đầu cấu kiện và sau đó liên kết với nhau bằng bulông hoặc hàn.
- Có nhiều hàng bulông: Tăng khả năng chịu lực của liên kết bằng cách sử dụng nhiều hàng bulông nối các mặt bích.
- Có phần mở rộng: Có thể bao gồm các chi tiết gia cường để tăng khả năng chịu lực và độ cứng của liên kết.
Việc thiết kế các liên kết này đòi hỏi kỹ sư phải tính toán kỹ lưỡng về số lượng, kích thước, loại bulông, vật liệu hàn, và bố trí chúng sao cho hiệu quả và an toàn nhất.
Hệ kết cấu nhà khung thép tiền chế

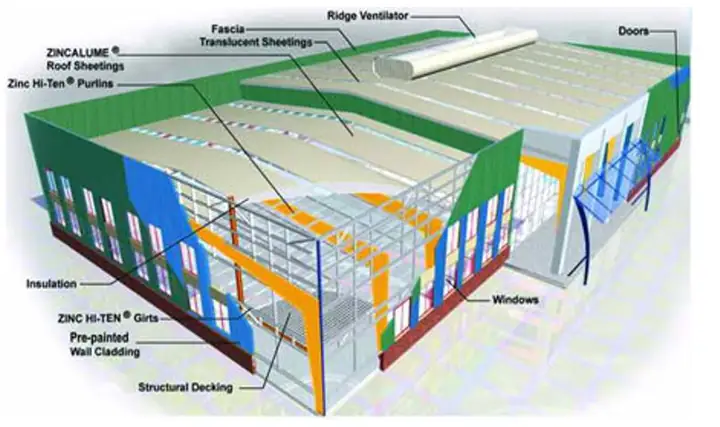

7.1 Các bộ phận của hệ kết cấu nhà khung thép tiền chế
Một hệ kết cấu nhà thép tiền chế điển hình bao gồm các bộ phận chính sau:
- Khung chính: Bao gồm các cột và dầm chính tạo thành bộ khung chịu lực chính của công trình.
- Xà gồ mái: Các thanh thép đặt ngang trên đỉnh các dầm mái, dùng để đỡ tôn lợp mái.
- Thanh chống (Bracing): Các thanh thép (thường là thép góc hoặc thép ống) được bố trí theo phương ngang và phương dọc của công trình để tăng cường độ ổn định, chống lại các tải trọng ngang như gió và động đất.
- Tôn lợp mái và tôn vách: Các tấm kim loại được sử dụng để bao che công trình.
- Máng xối và ống thoát nước: Hệ thống thu gom và dẫn nước mưa.
- Cửa đi, cửa sổ và các phụ kiện khác.
7.2 Đặc tính kỹ thuật của vật liệu
Vật liệu thép được sử dụng trong xây dựng nhà thép tiền chế có nhiều đặc tính kỹ thuật quan trọng:
- Cường độ chảy (Yield Strength): Là ứng suất mà tại đó vật liệu bắt đầu biến dạng dẻo.
- Cường độ bền đứt (Tensile Strength): Là ứng suất tối đa mà vật liệu có thể chịu được trước khi bị đứt.
- Độ dẻo (Ductility): Khả năng biến dạng của vật liệu trước khi bị phá hủy, cho phép cấu kiện chịu được biến dạng lớn mà không bị sập đổ đột ngột.
- Mô đun đàn hồi (Modulus of Elasticity): Đặc trưng cho độ cứng của vật liệu.
- Khả năng chống ăn mòn: Lớp mạ kẽm hoặc lớp sơn bảo vệ giúp thép chống lại sự ăn mòn của môi trường.
Việc hiểu rõ các đặc tính kỹ thuật này giúp kỹ sư lựa chọn vật liệu phù hợp và thiết kế cấu kiện đảm bảo an toàn và bền vững cho công trình.
