Tóm Tắt Các Bước Triển Khai Bản Vẽ CAD Nhà Cấp 4 5×20 Trệt
Việc sở hữu một bản vẽ CAD chi tiết cho căn nhà cấp 4 có diện tích 5x20m là bước đầu tiên và quan trọng nhất để biến ước mơ về một không gian sống tiện nghi, thẩm mỹ thành hiện thực. Quá trình này bao gồm nhiều giai đoạn, từ lên ý tưởng, khảo sát, đến vẽ kỹ thuật chi tiết. Bài viết này sẽ cung cấp cái nhìn toàn diện về bản vẽ CAD nhà cấp 4 5×20 trệt, giúp bạn hình dung rõ hơn về quy trình và những yếu tố cần lưu ý.
Khái Niệm Bản Vẽ CAD Nhà Cấp 4 5×20 Trệt
Bản vẽ CAD (Computer-Aided Design – Thiết kế có sự hỗ trợ của máy tính) cho nhà cấp 4 5×20 trệt là một tập hợp các bản vẽ kỹ thuật được thể hiện trên phần mềm chuyên dụng. Chúng bao gồm các mặt bằng, mặt đứng, mặt cắt, chi tiết kết cấu, hệ thống điện, nước và các yếu tố thiết kế khác. Mục tiêu chính của bản vẽ CAD là cung cấp thông tin chính xác, chi tiết về kích thước, vật liệu, cấu trúc, và bố cục không gian của ngôi nhà. Với diện tích 5x20m, đây là một dạng nhà ống phổ biến, đòi hỏi sự tối ưu hóa không gian một cách hiệu quả.
Ý Định Tìm Kiếm Của Người Dùng Khi Tìm Kiếm “Bản Vẽ CAD Nhà Cấp 4 5×20 Trệt”
Người dùng khi gõ cụm từ “bản vẽ cad nhà cấp 4 5×20 trệt” thường có những ý định sau:
- Tìm kiếm thông tin: Họ muốn hiểu bản vẽ CAD là gì, bao gồm những gì, quy trình tạo ra nó ra sao, và những yếu tố kỹ thuật quan trọng cần có.
- Tìm kiếm ý tưởng thiết kế: Họ đang tìm kiếm các phương án bố trí mặt bằng, phong cách thiết kế phù hợp với diện tích 5x20m để tối ưu hóa công năng và thẩm mỹ.
- Tìm kiếm dịch vụ thiết kế: Họ có thể đang tìm kiếm đơn vị hoặc kiến trúc sư chuyên nghiệp để tư vấn và thực hiện bản vẽ cho căn nhà của mình.
- Tìm kiếm mẫu bản vẽ tham khảo: Họ muốn xem các mẫu bản vẽ CAD thực tế để có cái nhìn rõ ràng hơn về kết quả cuối cùng.
- Tìm kiếm kiến thức về xây dựng: Họ có thể là chủ nhà đang muốn tìm hiểu sâu hơn về quy trình xây dựng, các tiêu chuẩn kỹ thuật liên quan đến bản vẽ.
Tầm Quan Trọng Của Bản Vẽ CAD Trong Xây Dựng Nhà Cấp 4 5×20
Bản vẽ CAD không chỉ đơn thuần là một bản phác thảo, mà nó là bộ “xương sống” của toàn bộ công trình xây dựng. Đối với một căn nhà cấp 4 có diện tích 5x20m, việc có bản vẽ chi tiết là cực kỳ cần thiết vì những lý do sau:
- Đảm bảo tính chính xác và khoa học: Bản vẽ CAD cung cấp các thông số kỹ thuật chính xác về kích thước, tỷ lệ, kết cấu, giúp công trình được xây dựng đúng theo thiết kế, tránh sai sót.
- Tối ưu hóa không gian: Với diện tích hạn chế, bản vẽ CAD giúp kiến trúc sư bố trí các phòng chức năng một cách hợp lý, tận dụng tối đa diện tích, đảm bảo công năng sử dụng và sự thông thoáng.
- Dự trù kinh phí chính xác: Bản vẽ chi tiết giúp định lượng vật liệu, nhân công, từ đó lập dự toán chi phí xây dựng chính xác, tránh phát sinh không đáng có.
- Thuận lợi cho xin phép xây dựng: Bản vẽ CAD là hồ sơ bắt buộc khi chủ nhà xin giấy phép xây dựng tại các cơ quan chức năng.
- Đảm bảo an toàn kết cấu: Bản vẽ kết cấu được thể hiện chi tiết trong CAD sẽ đảm bảo ngôi nhà có nền móng vững chắc, chịu lực tốt, an toàn trong quá trình sử dụng.
- Tạo nền tảng cho thi công: Đội ngũ thi công sẽ dựa vào bản vẽ CAD để triển khai công việc, đảm bảo đúng kỹ thuật, mỹ thuật theo yêu cầu thiết kế.
- Tiết kiệm thời gian và chi phí sửa chữa: Việc thiết kế kỹ lưỡng ngay từ đầu giúp hạn chế tối đa các sai sót trong quá trình thi công, từ đó tiết kiệm chi phí sửa chữa và thời gian khắc phục.
Các Yếu Tố Cần Có Trong Một Bản Vẽ CAD Nhà Cấp 4 5×20 Trệt
Có thể bạn quan tâm: Bản Vẽ Chi Tiết Thiết Kế Chung Cư Mini 5 Tầng 100m2 Cho Thuê Tại Hà Nội
<>Xem Thêm Bài Viết:<>
- Khám Phá Đầu Số 0226 Ở Đâu: Mã Vùng Hà Nam và Giá Trị Bất Động Sản
- Matcha là tên của loại trà nổi tiếng của nước nào?
- Đường Lưỡi Bò Ở Đâu: Giải Mã Khái Niệm Và Chủ Quyền Biển Đảo
- Giải mã biển số xe 90 ở đâu: Thông tin chi tiết về Hà Nam
- Giải Nobel là gì? Nguồn gốc, ý nghĩa và các lĩnh vực trao giải thưởng danh giá này
Một bộ bản vẽ CAD hoàn chỉnh cho nhà cấp 4 5×20 trệt thường bao gồm các hạng mục chính sau:
1. Bản Vẽ Kiến Trúc
Đây là phần quan trọng nhất, thể hiện hình ảnh tổng thể và bố cục của ngôi nhà.
- Mặt bằng kiến trúc:

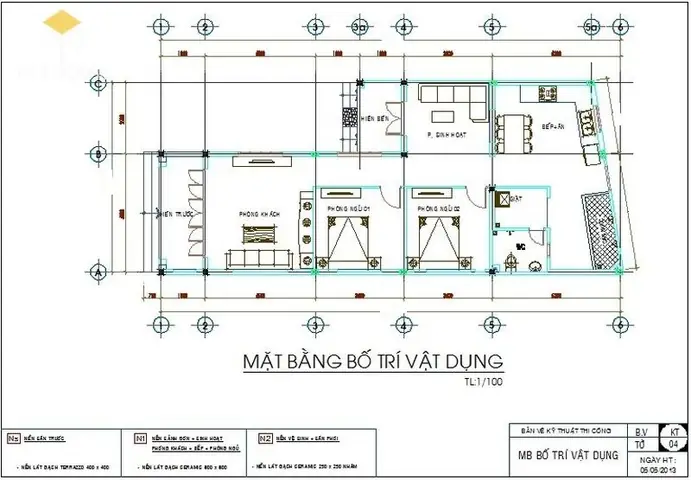

- Tầng trệt: Bản vẽ chi tiết thể hiện cách bố trí các phòng chức năng (phòng khách, bếp, ăn, phòng ngủ, nhà vệ sinh, cầu thang…), kích thước từng phòng, vị trí cửa ra vào, cửa sổ, hành lang. Đối với nhà 5x20m, việc phân chia không gian cần đặc biệt chú trọng để tạo sự thông thoáng và tiện nghi.

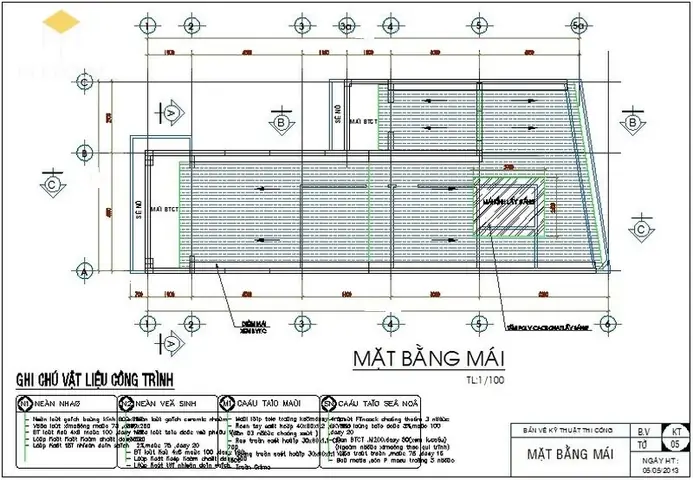

- Mặt bằng mái (nếu có): Thể hiện cấu tạo mái, hướng dốc, vị trí thoát nước.
