Tóm Tắt Quy Trình Vẽ Mặt Bằng Cầu Thang

Xác định tổng quan: Lên ý tưởng kiến trúc sơ bộ, xác định vị trí, hình dáng, độ rộng, số bậc và các yếu tố liên quan đến không gian.
Tạo Callout view chi tiết: Sử dụng công cụ trích đoạn (Callout) để tạo một mặt bằng riêng biệt, tập trung vào chi tiết cầu thang.
Ghi chú và kích thước chính xác: Thực hiện ghi chú các thông số kỹ thuật, vật liệu và đặc biệt là kích thước từng bậc thang, chiếu nghỉ.
Đặt dấu cắt và hướng đi: Đặt ký hiệu mặt cắt ngang qua các vế thang và mũi tên chỉ hướng đi lên để tăng tính rõ ràng cho bản vẽ.
Ẩn các mặt cắt không liên quan: Áp dụng kỹ thuật Filter trong phần mềm để quản lý hiển thị, chỉ giữ lại các ký hiệu mặt cắt cần thiết cho khu vực cầu thang.
Xác định mặt phẳng làm việc: Chuẩn bị các mặt phẳng tham chiếu cần thiết trước khi triển khai các bản vẽ mặt cắt đứng của cầu thang.
Phân tích mối quan hệ kiến trúc và kết cấu: Nắm rõ sự khác biệt giữa phần hoàn thiện và phần bê tông kết cấu để thể hiện đúng và đủ trên bản vẽ.

Tầm Quan Trọng Của Bản Vẽ Mặt Bằng Cầu Thang Chuẩn Xác

Cầu thang không đơn thuần là lối đi mà còn là điểm nhấn kiến trúc quan trọng, kết nối các tầng trong một ngôi nhà. Vì vậy, việc vẽ mặt bằng cầu thang chuẩn xác đóng vai trò vô cùng cần thiết, ảnh hưởng trực tiếp đến nhiều khía cạnh của công trình. Một bản vẽ chi tiết không chỉ đảm bảo công năng mà còn nâng tầm giá trị thẩm mỹ cho không gian sống.

An toàn và Tiện Nghi Cho Người Sử Dụng

An toàn là yếu tố hàng đầu khi thiết kế cầu thang. Bản vẽ mặt bằng phải thể hiện rõ ràng các thông số kỹ thuật như chiều rộng vế thang, chiều cao và chiều rộng bậc, độ dốc hợp lý, đảm bảo người sử dụng di chuyển dễ dàng và an toàn. Các tiêu chuẩn về độ cao lan can, khoảng cách giữa các thanh chắn cũng cần được tuân thủ nghiêm ngặt để phòng tránh tai nạn, đặc biệt là với trẻ em và người lớn tuổi. Một cầu thang được thiết kế chuẩn mực sẽ mang lại trải nghiệm tiện nghi, thoải mái trong quá trình sinh hoạt hàng ngày.

Thẩm Mỹ và Phong Cách Thiết Kế

Cầu thang thường chiếm một vị trí trung tâm hoặc dễ thấy trong nhà, do đó nó có ảnh hưởng lớn đến tổng thể thẩm mỹ của không gian. Bản vẽ mặt bằng giúp kiến trúc sư hình dung và định vị hình dáng, vật liệu, màu sắc và phong cách của cầu thang sao cho hài hòa với tổng thể thiết kế nội thất. Từ cầu thang thẳng hiện đại, cầu thang chữ L sang trọng, đến cầu thang xoắn ốc nghệ thuật, mỗi kiểu dáng đều cần được thể hiện rõ ràng trên bản vẽ để truyền tải đúng ý đồ thiết kế và tạo nên điểm nhấn độc đáo cho ngôi nhà.

<>Xem Thêm Bài Viết:<>

Hiệu Quả Thi Công và Tối Ưu Chi Phí

Một bản vẽ mặt bằng cầu thang chi tiết và chính xác là công cụ giao tiếp hiệu quả giữa kiến trúc sư, nhà thầu và các đội thi công. Nó giúp tránh những hiểu lầm, sai sót trong quá trình xây dựng, từ đó tiết kiệm thời gian và chi phí phát sinh do sửa chữa. Các thông số kỹ thuật rõ ràng giúp nhà thầu dễ dàng bóc tách vật tư, dự toán chi phí và thực hiện công việc đúng theo thiết kế. Điều này đặc biệt quan trọng trong các dự án đòi hỏi độ phức tạp cao về cấu trúc và vật liệu, nơi sự chính xác từng milimet có thể tạo ra sự khác biệt lớn về chất lượng và ngân sách.

Có thể bạn quan tâm: 20+ Mẫu Tiểu Cảnh Sân Vườn Đẹp Ấn Tượng Cho Mọi Không Gian

Các Thành Phần Chính Của Một Bản Vẽ Mặt Bằng Cầu Thang

Khi vẽ mặt bằng cầu thang, có nhiều thành phần cần được thể hiện rõ ràng để đảm bảo tính đầy đủ và dễ hiểu của bản vẽ. Mỗi thành phần đóng vai trò quan trọng trong việc truyền đạt thông tin kỹ thuật và ý đồ thiết kế đến người xem.

Kích Thước Cơ Bản: Bề Rộng, Chiều Cao và Độ Dốc

Đây là những thông số cốt lõi nhất của cầu thang. Bề rộng vế thang cần được xác định để đảm bảo lưu thông thoải mái, thường dao động từ 900mm đến 1200mm cho nhà ở dân dụng. Chiều cao (rise) và chiều rộng (run) của bậc thang phải tuân thủ các quy định về an toàn và tiện nghi, thường là chiều cao bậc từ 150-180mm và chiều rộng mặt bậc từ 250-300mm. Độ dốc của cầu thang được tính toán dựa trên tỷ lệ giữa chiều cao và chiều rộng bậc, và phải đảm bảo không quá dốc hoặc quá thoải, gây khó khăn khi đi lại.

Số Bậc, Chiếu Nghỉ và Tay Vịn

Bản vẽ mặt bằng cần thể hiện rõ tổng số bậc thang, bao gồm cả bậc đầu tiên và bậc cuối cùng. Chiếu nghỉ là một phần không thể thiếu của cầu thang, đặc biệt là với những cầu thang dài hoặc có đổi hướng, giúp người đi có điểm dừng chân, nghỉ ngơi. Vị trí và kích thước của chiếu nghỉ phải được tính toán kỹ lưỡng. Tay vịn và lan can cũng là một phần quan trọng, không chỉ về mặt an toàn mà còn góp phần vào thẩm mỹ. Các đường nét, vật liệu, và chiều cao của tay vịn cần được ký hiệu chi tiết trên bản vẽ.

Ký Hiệu Mặt Cắt và Hướng Đi

Để người đọc bản vẽ dễ dàng hình dung cấu tạo và chi tiết của cầu thang, cần có các ký hiệu mặt cắt rõ ràng. Các đường cắt được vẽ xuyên qua vế thang và chiếu nghỉ, đi kèm với số hiệu mặt cắt để tham chiếu đến các bản vẽ mặt cắt đứng tương ứng. Ngoài ra, mũi tên chỉ hướng đi lên là một ký hiệu bắt buộc, giúp định hướng cho người xem biết cầu thang đi từ đâu đến đâu. Đường mũi tên thường bắt đầu từ bậc đầu tiên và kết thúc tại chiếu nghỉ hoặc bậc cuối cùng của vế thang, kèm theo ký hiệu cao độ nếu cần.

Phân Loại Cầu Thang và Cách Thể Hiện Trên Bản Vẽ

Mỗi loại cầu thang có đặc điểm riêng biệt và yêu cầu cách thể hiện khác nhau trên bản vẽ mặt bằng. Nắm rõ các đặc điểm này giúp bạn trình bày bản vẽ rõ ràng và chính xác.

Cầu Thang Thẳng

Đây là kiểu cầu thang cơ bản và phổ biến nhất, với một vế thang duy nhất hoặc nhiều vế thang nối tiếp nhau mà không có sự thay đổi hướng đột ngột. Trên bản vẽ mặt bằng, cầu thang thẳng được thể hiện bằng các đường song song đại diện cho cạnh bậc, vế thang, và lan can. Các kích thước chiều rộng, chiều cao bậc, và số lượng bậc được ghi rõ. Một đường cắt ngang thường được sử dụng để chỉ ra vị trí quan sát của bản vẽ mặt cắt đứng, đồng thời mũi tên chỉ hướng đi lên luôn được thể hiện rõ ràng.

Cầu Thang Chữ L và Chữ U

Cầu thang chữ L có một lần đổi hướng, tạo thành hình chữ L. Việc đổi hướng này thường được thực hiện thông qua một chiếu nghỉ hình vuông hoặc chữ nhật. Cầu thang chữ U thì đổi hướng hai lần, tạo thành hình chữ U, thường có một chiếu nghỉ lớn ở giữa hoặc hai chiếu nghỉ nhỏ hơn ở hai góc. Khi vẽ mặt bằng cầu thang dạng chữ L hoặc chữ U, cần đặc biệt chú ý đến kích thước của chiếu nghỉ, đảm bảo đủ rộng để di chuyển thoải mái và an toàn. Các đường cắt và mũi tên hướng đi sẽ phức tạp hơn, cần thể hiện rõ ràng các vế thang trước và sau khi đổi hướng.

Cầu Thang Xoắn Ốc và Cong

Cầu thang xoắn ốc và cong mang tính thẩm mỹ cao, tạo điểm nhấn ấn tượng cho không gian nhưng lại phức tạp hơn khi thể hiện trên bản vẽ. Cầu thang xoắn ốc quay quanh một trục trung tâm, trong khi cầu thang cong có các bậc uốn lượn theo một đường cong lớn. Trên bản vẽ mặt bằng, các bậc thang của dạng này sẽ là các hình quạt hoặc hình thang, với bán kính cong khác nhau. Việc xác định tâm cong, bán kính và sự phân bố của các bậc là rất quan trọng. Mũi tên hướng đi phải theo đường cong của cầu thang, và các mặt cắt cũng cần được lựa chọn vị trí cẩn thận để thể hiện rõ cấu trúc phức tạp của chúng.

Quy Trình Chi Tiết Vẽ Mặt Bằng Cầu Thang (Đặc biệt trong môi trường Revit)

Để vẽ mặt bằng cầu thang một cách chuyên nghiệp và hiệu quả, đặc biệt là khi sử dụng các phần mềm thiết kế như Revit, cần tuân thủ một quy trình chi tiết từng bước. Điều này không chỉ giúp bản vẽ chính xác mà còn tối ưu hóa quá trình quản lý thông tin dự án.

Giai đoạn 1: Lên Ý Tưởng Kiến Trúc Sơ Bộ

Có thể bạn quan tâm: Hướng Bếp Tuổi Nhâm Tuất: Chọn Vị Trí Hợp Phong Thủy Nhà Ở

Đây là bước khởi đầu quan trọng, nơi kiến trúc sư và gia chủ cùng nhau định hình những ý tưởng đầu tiên về cầu thang.

Xác Định Vị Trí, Hình Dáng, Số Bậc Sơ Bộ

Trước khi đi sâu vào chi tiết kỹ thuật, cần xác định vị trí đặt cầu thang trong mặt bằng tổng thể của ngôi nhà. Cầu thang có thể nằm ở trung tâm để tạo điểm nhấn, hoặc nép mình vào một góc để tiết kiệm diện tích. Sau đó, lựa chọn hình dáng phù hợp với phong cách kiến trúc chung (thẳng, chữ L, chữ U, xoắn ốc). Đồng thời, ước lượng số bậc cần thiết dựa trên chiều cao tầng và chiều cao bậc tiêu chuẩn. Đây là những thông số nền tảng để bắt đầu triển khai bản vẽ.

Tạo Bản Vẽ Sơ Bộ

Với các phần mềm như Revit, sau khi xác định được các thông số cơ bản, bạn có thể nhanh chóng tạo ra mô hình cầu thang sơ bộ. Sử dụng các công cụ dựng hình thang để nhanh chóng tạo ra cấu trúc ban đầu. Ở giai đoạn này, mục tiêu chính là có một cái nhìn tổng quan về sự chiếm dụng không gian và hình dáng của cầu thang, chưa cần quá chú trọng đến các chi tiết nhỏ. Đây là cơ sở để điều chỉnh và phát triển trong các bước tiếp theo.

Giai đoạn 2: Phát Triển Chi Tiết và Hoàn Thiện Bản Vẽ

Sau khi có bản vẽ sơ bộ, các bước tiếp theo sẽ tập trung vào việc làm rõ từng chi tiết, đảm bảo tính chính xác và đầy đủ của thông tin.

Bước 1: Sử Dụng Lệnh Callout Để Trích Đoạn Chi Tiết

Trong Revit, khi một mặt bằng kiến trúc lớn chứa nhiều chi tiết, việc tập trung vào từng khu vực nhỏ sẽ giúp quản lý bản vẽ hiệu quả hơn. Lệnh Callout là công cụ lý tưởng cho mục đích này.

Mục đích và cách thực hiện lệnh Callout: Lệnh Callout cho phép bạn tạo một “khu vực xem” (view) riêng biệt từ một phần của bản vẽ hiện tại. Điều này rất hữu ích để phóng to và làm rõ chi tiết cầu thang mà không làm ảnh hưởng đến tỷ lệ hoặc hiển thị của mặt bằng tổng thể. Để sử dụng, bạn chọn thẻ “View” trên thanh Ribbon, sau đó chọn “Callout”. Vẽ một hình chữ nhật bao quanh khu vực cầu thang bạn muốn làm chi tiết.
Đặt tên Type View cho thang: Sau khi tạo Callout, Revit sẽ tự động tạo một view mới trong Project Browser. Bạn cần đổi tên view này thành một cái tên rõ ràng và dễ nhận biết, ví dụ: “MB Thang Tầng 1”, “Chi tiết Cầu Thang Chính”. Việc đặt tên có tổ chức giúp bạn dễ dàng tìm kiếm và quản lý các bản vẽ trong dự án, đặc biệt là khi làm việc với các dự án lớn có nhiều chi tiết.

Bước 2: Ghi Chú và Kích Thước Chi Tiết

Việc ghi chú và kích thước là cực kỳ quan trọng để bản vẽ có thể được đọc hiểu và thi công chính xác.

Có thể bạn quan tâm: Sinh Năm 1988 Hợp Cây Phong Thủy Gì? Giải Pháp Không Gian Sống

Nguyên tắc ghi kích thước bậc thang: Khi ghi kích thước cho cầu thang, bạn cần thể hiện rõ chiều rộng vế thang, chiều rộng từng bậc thang, chiều cao bậc (có thể ghi trên mặt cắt đứng), và kích thước của chiếu nghỉ. Đối với các bậc thang có kích thước giống nhau, thay vì ghi từng cái, bạn có thể ghi một kích thước tổng thể rồi nhân với số lượng bậc (ví dụ: 15 x 280mm = 4200mm). Điều này giúp bản vẽ gọn gàng mà vẫn đầy đủ thông tin.
Ghi chú vật liệu, cao độ: Bên cạnh kích thước, cần ghi chú rõ ràng về vật liệu hoàn thiện cho từng phần của cầu thang như mặt bậc, cổ bậc, tay vịn, lan can. Ví dụ: “Mặt bậc ốp đá Granite đen”, “Tay vịn gỗ Lim”. Cao độ của các chiếu nghỉ, sàn tầng cũng cần được thể hiện để xác định độ cao chính xác của cầu thang so với các mặt sàn liên quan.

Bước 3: Đặt Dấu Cắt và Xác Định Vùng Hiển Thị

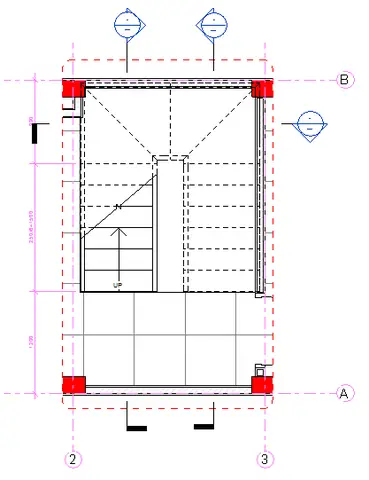

Các ký hiệu đồ họa này giúp người đọc bản vẽ dễ dàng hình dung cấu trúc 3D của cầu thang từ bản vẽ 2D.

Ý nghĩa của dấu cắt: Dấu cắt trên mặt bằng cầu thang cho biết rằng phần trên của cầu thang (từ một độ cao nhất định trở lên) đã được “cắt bỏ” để hiển thị rõ ràng phần cấu trúc và các bậc phía dưới. Đường cắt này thường được đặt tại khoảng 1/3 chiều cao tầng tính từ sàn dưới, hoặc theo tiêu chuẩn hiển thị cụ thể của dự án.
Cách đặt dấu cắt cho từng vế thang: Trong Revit, bạn có thể điều chỉnh “Cut Plane” (mặt phẳng cắt) của view để kiểm soát phần nào của cầu thang được hiển thị. Đối với cầu thang có nhiều vế hoặc chiếu nghỉ, có thể cần đặt nhiều dấu cắt hoặc điều chỉnh phạm vi cắt để thể hiện rõ từng phần. Đảm bảo dấu cắt không gây nhầm lẫn và đồng nhất trên toàn bộ bản vẽ.

Bước 4: Tạo Mặt Phẳng Làm Việc Cho Các Mặt Cắt Đứng

Để triển khai các bản vẽ mặt cắt đứng và phối cảnh chi tiết của cầu thang, cần có sự chuẩn bị về mặt phẳng làm việc.

Chuẩn bị cho bản vẽ mặt cắt đứng và phối cảnh: Trước khi chuyển sang tạo mặt cắt đứng, hãy đảm bảo rằng tất cả các yếu tố của cầu thang đã được dựng hình chính xác trên mặt bằng. Trong Revit, bạn sẽ sử dụng lệnh “Section” (Mặt cắt) để tạo các mặt cắt đứng xuyên qua cầu thang. Các mặt cắt này sẽ cho thấy chiều cao bậc, chiều cao chiếu nghỉ, cấu tạo vật liệu và mối liên hệ với các cấu kiện khác như sàn, dầm. Việc thiết lập mặt phẳng làm việc chính xác giúp các bản vẽ 2D này được trích xuất một cách hoàn hảo từ mô hình 3D.

Bước 5: Xử Lý Hiển Thị Mặt Cắt Thừa Bằng Kỹ Thuật View (Filter)

Khi sử dụng Callout để tạo view chi tiết, một vấn đề thường gặp là các ký hiệu mặt cắt (Section Symbols) từ mặt bằng tổng thể sẽ tự động xuất hiện trong view Callout mới, gây rối mắt và làm bản vẽ kém chuyên nghiệp.

Vấn đề phát sinh khi Callout: Ngay khi Callout view chi tiết mặt bằng cầu thang, bạn có thể thấy rất nhiều ký hiệu Section được vẽ trước đó trên mặt bằng kiến trúc tổng thể hiển thị ra. Điều này làm cho bản vẽ chi tiết cầu thang trở nên lộn xộn và khó đọc.
So sánh phương pháp ẩn EH (Element Hide) và Filter: Có hai cách chính để ẩn các ký hiệu này. Phương pháp đầu tiên là ẩn từng đối tượng một (Element Hide – EH) bằng cách chọn đối tượng và dùng lệnh EH hoặc ẩn theo Category (Hide Category – VC). Tuy nhiên, nếu bạn dùng phương pháp này, trong tương lai nếu bên mặt bằng kiến trúc tổng thể vẽ thêm ký hiệu mặt cắt thì chúng vẫn sẽ hiển thị ở trên View mặt bằng cầu thang chi tiết của bạn. Để giải quyết triệt để vấn đề này, phương pháp sử dụng Filter là tối ưu nhất.

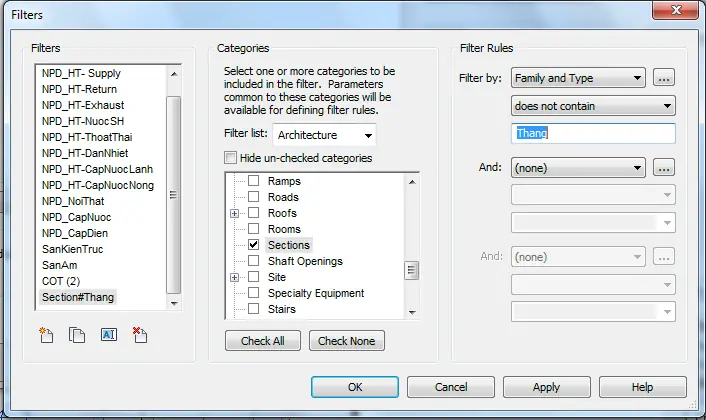

Hướng dẫn chi tiết dùng Filter:
1. Vào lệnh “VG” (Visibility/Graphics Overrides) hoặc truy cập từ tab “View” -> “Visibility/Graphics”.
2. Chuyển sang tab “Filter”.
3. Nhấn “Add” để thêm một Filter mới. Sau đó chọn “Edit/New…” để tạo một Filter tùy chỉnh.
4. Nhấn vào biểu tượng “New” để tạo Filter mới. Đặt tên Filter là “Section#Thang” (hoặc tên tương tự để dễ nhận biết).
5. Trong cột “Categories”, tìm và đánh dấu vào “Sections”.
6. Trong phần “Filter Rules”, bạn có thể thiết lập quy tắc để chỉ chọn các mặt cắt không phải của cầu thang (ví dụ, nếu bạn có một tham số “Loại mặt cắt” cho phép phân biệt). Tuy nhiên, cách đơn giản nhất để ẩn tất cả các mặt cắt không mong muốn là tạo một Filter ngược lại hoặc quản lý thủ công.
7. Quay lại tab “Filter” trong hộp thoại Visibility/Graphics. Thêm Filter “Section#Thang” bạn vừa tạo.
8. Tại cột “Visible”, bỏ check ô vuông tương ứng với Filter “Section#Thang”.
9. Nhấn “Apply” và “OK”.
  Kết quả là tất cả các ký hiệu mặt cắt không mong muốn sẽ bị ẩn khỏi view chi tiết cầu thang của bạn.
Lợi ích của phương pháp Filter trong quản lý bản vẽ: Phương pháp Filter không chỉ giúp ẩn các ký hiệu hiện có mà còn đảm bảo rằng bất kỳ ký hiệu mặt cắt mới nào được thêm vào mặt bằng tổng thể trong tương lai cũng sẽ tự động bị ẩn trong view chi tiết cầu thang, giữ cho bản vẽ luôn gọn gàng và chuyên nghiệp. Đây là một kỹ thuật quản lý hiển thị mạnh mẽ và linh hoạt trong Revit mà các kiến trúc sư tại Interstellas thường xuyên áp dụng để duy trì chất lượng bản vẽ.

Mối Quan Hệ Giữa Cấu Kiện Kiến Trúc và Kết Cấu Trong Bản Vẽ Cầu Thang

Hiểu rõ sự khác biệt và mối liên hệ giữa các cấu kiện kiến trúc và kết cấu của cầu thang là yếu tố then chốt để tạo ra bản vẽ toàn diện và chính xác. Đây là một điểm mà nhiều người học Revit cần lưu ý để tránh nhầm lẫn trong quá trình triển khai.

Sự Khác Biệt Giữa Thang Kiến Trúc và Thang Kết Cấu

Cầu thang kiến trúc thường đề cập đến phần hoàn thiện bề mặt, hình dáng bên ngoài, vật liệu ốp lát (gạch, đá, gỗ) và các chi tiết trang trí như tay vịn, lan can. Nó tập trung vào vẻ đẹp thẩm mỹ và trải nghiệm của người dùng. Ngược lại, cầu thang kết cấu là phần chịu lực chính, thường là bê tông cốt thép, hoặc khung thép. Phần này đảm bảo sự vững chắc, an toàn và khả năng chịu tải của cầu thang. Bản vẽ kiến trúc sẽ thể hiện mặt bằng các bậc hoàn thiện, trong khi bản vẽ kết cấu sẽ tập trung vào chi tiết cốt thép, kích thước dầm, bản thang chịu lực.

Vấn Đề Không Đồng Bộ và Cách Xử Lý Trên Bản Vẽ

Thực tế thi công cho thấy, cầu thang bê tông thường có phần kết cấu và kiến trúc không hoàn toàn đồng bộ. Xem trong mặt cắt, phần kết cấu thường kéo dài hay mở rộng vùng biên và chỗ kết nối với các cấu kiện khác, đồng thời được đúc toàn khối với kết cấu khung công trình. Ví dụ, bản thang kết cấu bê tông có thể kéo dài từ sàn các tầng và thường phải âm vào trong tường tại chiếu nghỉ, bản giữa để tạo liên kết vững chắc. Trong khi đó, thang kiến trúc, tức là phần xây gạch và ốp lát hoàn thiện, cấu tạo các lớp này không đồng bộ với phần kết cấu bê tông. Trên bản vẽ, cần thể hiện rõ ràng cả hai phần này. Bản vẽ kiến trúc sẽ có thêm các lớp vật liệu hoàn thiện, độ dày của lớp vữa trát, ốp lát, trong khi bản vẽ kết cấu chỉ hiển thị phần bê tông cốt thép thô. Việc chồng ghép hoặc tham chiếu chéo giữa hai loại bản vẽ này là cần thiết để đảm bảo sự phối hợp nhịp nhàng giữa các bộ môn.

Chi Tiết Về Bản Thang Bê Tông và Hoàn Thiện

Bản thang bê tông là “xương sống” của cầu thang. Trên bản vẽ kết cấu, các thông số về mác bê tông, đường kính và vị trí cốt thép, kích thước bản thang (chiều dày, chiều rộng) phải được ghi rõ. Khi chuyển sang bản vẽ kiến trúc, phần bản thang bê tông này sẽ được “phủ” lên bởi các lớp hoàn thiện. Chẳng hạn, mặt bậc có thể được ốp đá hoa cương, gỗ công nghiệp, hoặc gạch ceramic; cổ bậc có thể được sơn hoặc ốp vật liệu khác. Chiều dày của các lớp hoàn thiện này cần được tính toán để đảm bảo tổng chiều cao bậc không bị sai lệch so với thiết kế ban đầu. Sự tỉ mỉ trong việc thể hiện từng lớp cấu tạo sẽ giúp đội thi công dễ dàng thực hiện, tránh những sai sót không đáng có và đảm bảo chất lượng cuối cùng của công trình.

Các Sai Lầm Thường Gặp Khi Vẽ Mặt Bằng Cầu Thang và Cách Khắc Phục

Ngay cả những kiến trúc sư kinh nghiệm cũng có thể mắc phải sai lầm khi vẽ mặt bằng cầu thang nếu không cẩn trọng. Việc nhận diện và khắc phục những lỗi này là chìa khóa để tạo ra bản vẽ hoàn hảo.

Thiếu Chi Tiết Kích Thước

Một trong những sai lầm phổ biến nhất là thiếu các kích thước quan trọng trên bản vẽ mặt bằng cầu thang. Điều này bao gồm chiều rộng vế thang, chiều cao và chiều rộng từng bậc, kích thước chiếu nghỉ, khoảng cách giữa các thanh lan can, và cao độ các điểm quan trọng. Thiếu thông tin sẽ dẫn đến việc nhà thầu phải tự phỏng đoán hoặc liên tục hỏi lại, gây chậm trễ và tiềm ẩn rủi ro sai sót.

Cách khắc phục: Luôn kiểm tra lại bản vẽ trước khi bàn giao để đảm bảo mọi kích thước cần thiết đều được thể hiện đầy đủ. Sử dụng các công cụ tự động ghi kích thước trong phần mềm CAD/BIM và tạo danh sách kiểm tra (checklist) để rà soát. Đặc biệt chú ý đến các khu vực kết nối với các cấu kiện khác như tường, dầm.

Sai Tỷ Lệ, Thiếu Rõ Ràng

Bản vẽ sai tỷ lệ hoặc có đường nét không rõ ràng sẽ khiến người đọc khó hình dung và có thể dẫn đến việc thi công sai lệch. Điều này thường xảy ra khi các bản vẽ được sao chép, chỉnh sửa mà không được kiểm tra kỹ lưỡng.

Cách khắc phục: Đảm bảo sử dụng tỷ lệ chuẩn cho từng loại bản vẽ (ví dụ: 1:50 cho mặt bằng tổng thể, 1:20 hoặc 1:10 cho chi tiết cầu thang). Sử dụng các lớp (layers) khác nhau cho từng loại đối tượng (nét kiến trúc, nét kết cấu, kích thước, ghi chú) để bản vẽ luôn rõ ràng. Kiểm tra độ dày nét, loại nét để phân biệt các chi tiết.

Không Cập Nhật Thay Đổi

Trong quá trình thiết kế, các yêu cầu của gia chủ hoặc điều kiện thực tế có thể thay đổi, dẫn đến việc phải điều chỉnh thiết kế cầu thang. Nếu những thay đổi này không được cập nhật kịp thời và đồng bộ trên tất cả các bản vẽ liên quan, sẽ gây ra mâu thuẫn thông tin và khó khăn trong thi công.

Cách khắc phục: Áp dụng quy trình quản lý thay đổi nghiêm ngặt. Mỗi khi có thay đổi, cần cập nhật đồng bộ trên tất cả các bản vẽ (mặt bằng, mặt cắt, phối cảnh). Với các phần mềm BIM như Revit, việc thay đổi một chi tiết trong mô hình 3D sẽ tự động cập nhật trên các bản vẽ 2D liên quan, giảm thiểu rủi ro này. Luôn ghi lại lịch sử chỉnh sửa và phiên bản bản vẽ để tiện theo dõi.

Tiêu Chuẩn và Quy Định Pháp Lý Về Thiết Kế Cầu Thang

Thiết kế cầu thang không chỉ dừng lại ở yếu tố kỹ thuật và thẩm mỹ mà còn phải tuân thủ các tiêu chuẩn và quy định pháp lý nhằm đảm bảo an toàn tối đa cho người sử dụng và tính hợp pháp của công trình.

Quy Chuẩn Xây Dựng Việt Nam (Ví Dụ: TCVN 4451:1987)

Tại Việt Nam, các quy chuẩn xây dựng là những yêu cầu bắt buộc đối với mọi công trình. Đối với cầu thang, các tiêu chuẩn như TCVN 4451:1987 về “Nhà ở – Tiêu chuẩn thiết kế” hay các quy định trong Quy chuẩn kỹ thuật quốc gia về An toàn cháy cho nhà và công trình (QCVN 06:2021/BXD) cung cấp các thông số cụ thể về kích thước. Ví dụ, chiều rộng tối thiểu của vế thang, chiều cao và chiều rộng mặt bậc, độ dốc cho phép, chiều cao lan can đều có những giới hạn nhất định. Việc vẽ mặt bằng cầu thang phải dựa trên các tiêu chuẩn này để đảm bảo tính pháp lý và an toàn công trình.

Yêu Cầu Về An Toàn, Chiều Rộng, Chiều Cao Bậc

An toàn: Đây là ưu tiên hàng đầu. Lan can và tay vịn phải có chiều cao phù hợp (thường từ 900mm trở lên) và đủ chắc chắn. Khoảng cách giữa các thanh lan can không quá rộng để tránh trẻ em bị kẹt hoặc rơi ngã. Bề mặt các bậc thang cần có độ ma sát nhất định để tránh trơn trượt.
Chiều rộng vế thang: Đối với nhà ở, chiều rộng vế thang tối thiểu thường là 900mm để hai người có thể tránh nhau dễ dàng. Đối với các công trình công cộng, yêu cầu này còn cao hơn.
Chiều cao và chiều rộng bậc: Chiều cao bậc (rise) lý tưởng thường từ 150-180mm, và chiều rộng mặt bậc (run) từ 250-300mm. Sự kết hợp này tạo ra độ dốc thoải mái (thường từ 30-35 độ) giúp việc đi lại không tốn sức và an toàn. Công thức tính toán chiều cao và chiều rộng bậc thường được áp dụng là 2h + b = 600-640mm (với h là chiều cao, b là chiều rộng bậc).

Việc tuân thủ nghiêm ngặt các tiêu chuẩn này không chỉ giúp công trình được cấp phép mà còn thể hiện sự chuyên nghiệp và trách nhiệm của người thiết kế.

Lời Khuyên Từ Chuyên Gia Để Nâng Cao Chất Lượng Bản Vẽ Cầu Thang

Để vẽ mặt bằng cầu thang không chỉ đúng kỹ thuật mà còn đạt đến mức độ xuất sắc, đòi hỏi sự kết hợp giữa kiến thức chuyên môn, kinh nghiệm thực tiễn và kỹ năng sử dụng công cụ. Dưới đây là một số lời khuyên từ các chuyên gia thiết kế nội thất để bạn nâng cao chất lượng bản vẽ của mình.

Sử Dụng Thư Viện Mẫu và Tiêu Chuẩn Hóa

Các phần mềm thiết kế như Revit thường đi kèm với thư viện mẫu cầu thang phong phú. Việc sử dụng và tùy chỉnh các mẫu này giúp tiết kiệm đáng kể thời gian và đảm bảo tính nhất quán. Hơn nữa, hãy xây dựng một bộ tiêu chuẩn hóa cho các ký hiệu, vật liệu, và cách trình bày kích thước riêng cho dự án hoặc công ty của bạn. Điều này không chỉ giúp tăng tốc độ làm việc mà còn đảm bảo mọi bản vẽ đều có cùng một “ngôn ngữ”, dễ dàng được đọc và hiểu bởi bất kỳ ai trong đội ngũ hoặc đối tác thi công.

Phối Hợp Chặt Chẽ Với Các Bộ Môn Khác

Cầu thang là một cấu kiện phức tạp, liên quan mật thiết đến cấu trúc xây dựng (kết cấu), hệ thống điện nước (nếu có đèn chiếu sáng dưới bậc, ổ cắm), và vật liệu hoàn thiện (kiến trúc). Do đó, sự phối hợp chặt chẽ với các kỹ sư kết cấu, cơ điện và các chuyên gia vật liệu là cực kỳ quan trọng. Thường xuyên trao đổi, kiểm tra chéo các bản vẽ để đảm bảo không có xung đột giữa các bộ môn. Ví dụ, vị trí dầm, cột có thể ảnh hưởng đến thiết kế thang, hoặc hệ thống đèn LED dưới bậc cần có không gian đi dây. Sự phối hợp tốt sẽ giúp phát hiện và giải quyết vấn đề từ sớm, tránh những sai sót đắt giá khi thi công.

Luôn Kiểm Tra và Đối Chiếu Thực Tế

Bản vẽ dù hoàn hảo đến đâu cũng cần được kiểm tra và đối chiếu với thực tế. Hãy thường xuyên ghé thăm công trường (nếu có thể) để xem xét cách cầu thang đang được thi công, so sánh với bản vẽ và ghi nhận những điểm cần điều chỉnh hoặc cải thiện cho các dự án sau. Ngoài ra, việc tham khảo các dự án thực tế đã hoàn thành, học hỏi từ kinh nghiệm của các đồng nghiệp, và luôn cập nhật các xu hướng, vật liệu mới cũng là cách để nâng cao tay nghề. Một kiến trúc sư giỏi không chỉ biết vẽ đẹp mà còn phải hiểu rõ về quá trình biến bản vẽ thành hiện thực.

Việc vẽ mặt bằng cầu thang không chỉ là một nhiệm vụ kỹ thuật mà còn là một nghệ thuật, đòi hỏi sự tỉ mỉ, chính xác và kiến thức chuyên sâu. Từ việc xác định ý tưởng ban đầu, triển khai chi tiết trên phần mềm như Revit, cho đến việc đảm bảo tính an toàn và thẩm mỹ, mỗi bước đều góp phần tạo nên một không gian sống hoàn hảo. Nắm vững quy trình này sẽ giúp các kiến trúc sư, nhà thiết kế và gia chủ hiện thực hóa những không gian nội thất mơ ước một cách hiệu quả và chuyên nghiệp nhất. Để khám phá thêm các giải pháp và ý tưởng thiết kế nội thất sáng tạo, hãy tham khảo các dự án và thông tin chi tiết tại Interstellas.com.vn.
