Trong lĩnh vực kiến trúc và xây dựng, bản vẽ mặt cắt nhà cấp 4 đóng vai trò vô cùng quan trọng, không chỉ là một tài liệu kỹ thuật mà còn là chìa khóa để kiến tạo nên không gian sống tối ưu và bền vững. Đối với những chủ nhà đang ấp ủ dự định xây dựng hoặc cải tạo tổ ấm, việc thấu hiểu bản vẽ này sẽ giúp họ nắm bắt được toàn bộ cấu trúc, chi tiết kỹ thuật và tiềm năng thiết kế ẩn sâu bên trong một ngôi nhà cấp 4. Bài viết này của chúng tôi sẽ đi sâu phân tích ý nghĩa, cấu trúc và cách đọc hiểu mặt cắt nhà cấp 4, từ đó đưa ra những giải pháp thiết kế thông minh, đảm bảo công trình vừa đẹp về thẩm mỹ, vừa tối ưu về công năng sử dụng.
Có thể bạn quan tâm: Cẩm Nang Mua Tấm Laminate Vân Gỗ Ở Hà Nội Chất Lượng Và Giá Tốt
Mặt Cắt Nhà Cấp 4 Là Gì Và Tại Sao Nó Quan Trọng?
Mặt cắt nhà cấp 4 là một bản vẽ kiến trúc thể hiện cấu trúc bên trong ngôi nhà khi được “cắt” qua một mặt phẳng tưởng tượng theo chiều dọc hoặc ngang. Nó tiết lộ những chi tiết mà các bản vẽ mặt bằng hay mặt đứng không thể hiện được, bao gồm chiều cao các tầng, độ dốc mái, kết cấu móng, tường, sàn, trần và vị trí các hệ thống kỹ thuật như đường ống nước, dây điện. Đối với một ngôi nhà cấp 4, loại hình nhà ở phổ biến tại Việt Nam với kết cấu thường là một tầng trệt, bản vẽ mặt cắt cung cấp cái nhìn sâu sắc về cách các không gian được phân bổ theo chiều cao, mối liên hệ giữa các chi tiết kết cấu và cách vật liệu được sử dụng để tạo nên sự vững chắc và thẩm mỹ cho công trình. Sự hiện diện của mặt cắt giúp các kiến trúc sư, kỹ sư và thợ thi công phối hợp ăn ý, đảm bảo công trình được xây dựng đúng theo thiết kế, đồng thời giúp chủ nhà hình dung rõ ràng hơn về không gian sống tương lai của mình, từ đó đưa ra những quyết định điều chỉnh phù hợp.
Tại Sao Mặt Cắt Nhà Cấp 4 Lại Quan Trọng Trong Thiết Kế Kiến Trúc?
Bản vẽ mặt cắt nhà cấp 4 không chỉ đơn thuần là một phần của bộ hồ sơ thiết kế mà còn là yếu tố then chốt quyết định chất lượng và sự thành công của một công trình. Vai trò của nó thể hiện rõ ràng qua nhiều khía cạnh, từ nền tảng kỹ thuật đến tối ưu hóa trải nghiệm người dùng.
Vai Trò Nền Tảng Trong Quy Trình Xây Dựng
Mặt cắt là bản đồ chi tiết giúp đội ngũ thi công thực hiện công việc một cách chính xác nhất. Mỗi đường nét, mỗi ký hiệu trên bản vẽ đều mang ý nghĩa kỹ thuật quan trọng, chỉ dẫn về chiều cao, độ sâu, độ dày của từng cấu kiện. Chẳng hạn, mặt cắt thể hiện rõ ràng chiều sâu của móng nhà, giúp đảm bảo móng được đặt đúng vị trí và đạt độ vững chắc cần thiết, đặc biệt quan trọng đối với nhà cấp 4 trên các nền đất yếu. Theo Kiến trúc sư Nguyễn Anh Tuấn, một chuyên gia có hơn 15 năm kinh nghiệm trong thiết kế nhà ở dân dụng, “Không có mặt cắt, việc thi công sẽ trở nên mò mẫm và tiềm ẩn nhiều rủi ro về kết cấu. Nó là ngôn ngữ chung để kiến trúc sư, kỹ sư và thợ xây giao tiếp, đảm bảo mọi chi tiết được thực hiện đúng theo ý đồ ban đầu và tiêu chuẩn kỹ thuật.”
<>Xem Thêm Bài Viết:<>- Nguyễn Công Trứ: Vị “Nho sinh hành động” và di sản tư tưởng xuyên thế kỷ
- Hướng Dẫn Chi Tiết Cách Xem Giá Vàng Thế Giới Ở Đâu Chính Xác Nhất
- Sơn Phòng Ngủ Màu Xanh Dương: Hướng Dẫn Toàn Diện Từ Chuyên Gia
- Cách Áp Dụng & Giải Mã “Thêm Đinh Trong Thước Lỗ Ban”
- Hiểu Rõ Xe Máy Điện Đi Được Bao Nhiêu Km Chuẩn
Bên cạnh đó, mặt cắt còn là cơ sở để lập dự toán chính xác về khối lượng vật tư. Từ kích thước tường, sàn, mái được thể hiện, nhà thầu có thể tính toán lượng gạch, xi măng, sắt thép, gỗ, vật liệu lợp mái một cách sát sao, tránh lãng phí hoặc thiếu hụt trong quá trình thi công. Điều này góp phần kiểm soát chi phí hiệu quả, một yếu tố luôn được ưu tiên hàng đầu khi xây dựng nhà cấp 4.
Tiết Lộ Cấu Trúc Và Các Yếu Tố Kỹ Thuật Ẩn
Điểm mạnh vượt trội của mặt cắt là khả năng “phơi bày” những gì ẩn sâu bên trong các bức tường và dưới mái nhà. Nó cho thấy cách các dầm, cột chịu lực được bố trí, mối liên kết giữa sàn và tường, hay cách hệ thống khung mái được lắp đặt. Đối với nhà cấp 4, nơi không gian thường được thiết kế liền mạch và tối giản, việc hiểu rõ các yếu tố này giúp đảm bảo sự an toàn và tính ổn định cho toàn bộ công trình, đặc biệt trong điều kiện thời tiết khắc nghiệt.
Hơn nữa, mặt cắt còn là nơi thể hiện đường đi của các hệ thống kỹ thuật như ống cấp thoát nước, hệ thống điện âm tường, đường ống điều hòa không khí hoặc thông gió. Việc này rất quan trọng để tránh xung đột giữa các hệ thống, đảm bảo dễ dàng bảo trì, sửa chữa trong tương lai và quan trọng nhất là an toàn cho người sử dụng. Một ví dụ điển hình là việc định vị đúng đường ống nước thải thoát ra ngoài, tránh tình trạng tắc nghẽn hay rò rỉ gây ẩm mốc, hư hại kết cấu nhà. “Mặt cắt giúp chúng ta nhìn xuyên thấu ngôi nhà, không bỏ sót bất kỳ chi tiết kết cấu hay hệ thống nào, ngay cả những chi tiết nhỏ nhất liên quan đến lớp cách nhiệt hay chống thấm,” một kỹ sư xây dựng chia sẻ trên Tạp chí Xây dựng Việt Nam.
Hỗ Trợ Đánh Giá Và Tối Ưu Hóa Công Năng
Đối với chủ nhà, việc đọc hiểu mặt cắt nhà cấp 4 giúp họ đánh giá và tối ưu hóa công năng sử dụng của từng không gian. Mặt cắt thể hiện rõ chiều cao của từng phòng, độ cao của cửa sổ, cửa đi, và mối quan hệ về cao độ giữa các khu vực chức năng (ví dụ: khu vực phòng khách và bếp ăn có thể có độ cao trần khác nhau để tạo hiệu ứng không gian). Điều này đặc biệt hữu ích khi xem xét các giải pháp thiết kế nội thất, như chọn kích thước tủ bếp, kệ sách hay vị trí lắp đặt đèn trang trí.
Ngoài ra, mặt cắt còn giúp hình dung về khả năng lấy sáng và thông gió tự nhiên. Bằng cách phân tích vị trí và kích thước cửa sổ, độ cao trần và cấu trúc mái, chủ nhà có thể hình dung được luồng không khí và ánh sáng sẽ di chuyển trong nhà như thế nào, từ đó yêu cầu điều chỉnh nếu cần để tối ưu hóa sự thoải mái và tiết kiệm năng lượng. Một ngôi nhà cấp 4 có mặt cắt được tính toán kỹ lưỡng sẽ tận dụng tối đa ánh sáng ban ngày, giảm nhu cầu sử dụng điện và tạo cảm giác rộng rãi, thoáng đãng hơn. “Mặt cắt không chỉ là bản vẽ kỹ thuật; nó là công cụ để hình dung trải nghiệm không gian thực tế, từ đó giúp chủ nhà và kiến trúc sư cùng nhau tạo ra một ngôi nhà không chỉ đẹp mà còn sống động,” trích từ một bài viết của Interstellas về tầm quan trọng của các bản vẽ thiết kế.
Các Thành Phần Chính Của Một Mặt Cắt Nhà Cấp 4
Để đọc hiểu và tận dụng tối đa giá trị của bản vẽ mặt cắt nhà cấp 4, việc nắm rõ các thành phần cấu tạo nên nó là điều cốt yếu. Mỗi chi tiết trên bản vẽ đều đóng góp vào việc hình dung tổng thể về cấu trúc và chức năng của ngôi nhà.
Hệ Thống Móng Và Nền
Hệ thống móng là nền tảng chịu lực cho toàn bộ ngôi nhà, và mặt cắt là bản vẽ duy nhất thể hiện chi tiết về nó. Bạn sẽ thấy rõ loại móng được sử dụng (móng băng, móng đơn, móng bè), chiều sâu chôn móng, kích thước của các dầm móng, và cách nó liên kết với các cột nhà. Chi tiết này cực kỳ quan trọng vì nó quyết định sự ổn định và bền vững của công trình, đặc biệt ở Việt Nam với điều kiện địa chất đa dạng. Mặt cắt cũng cho biết cấu tạo của nền nhà, bao gồm lớp đất đắp, lớp cát san lấp, lớp bê tông lót, và lớp sàn hoàn thiện (gạch, gỗ, đá…). Hiểu rõ phần này giúp chủ nhà hình dung được độ cao của sàn so với mặt đất tự nhiên và cách nước mưa được thoát đi để tránh ẩm thấp.
Cấu Trúc Tường Và Trần
Có thể bạn quan tâm: Mẫu Nhà Cấp 4 Chữ L 100m2: Hướng Dẫn Thiết Kế Đẹp & Tiện Nghi
Mặt cắt thể hiện rõ ràng chiều dày của các bức tường (tường chịu lực, tường ngăn), loại vật liệu (gạch, bê tông, vật liệu nhẹ), và cách chúng được xây dựng. Các đường nét trên mặt cắt sẽ chỉ ra vị trí các dầm ngang (lanh tô) trên cửa sổ, cửa đi, và dầm mái, đảm bảo sự liên kết vững chắc cho toàn bộ khung nhà. Đối với trần nhà, mặt cắt mô tả cấu tạo của trần (trần bê tông, trần thạch cao, trần gỗ), độ cao từ sàn đến trần (thông thủy), và có thể cả các chi tiết trang trí như phào chỉ, đèn âm trần. Việc này giúp chủ nhà hình dung không gian bên trong sẽ rộng rãi, thoáng đãng đến mức nào và có phù hợp với chiều cao trung bình của các thành viên trong gia đình hay không.
Mái Nhà: Từ Khung Sườn Đến Vật Liệu Hoàn Thiện

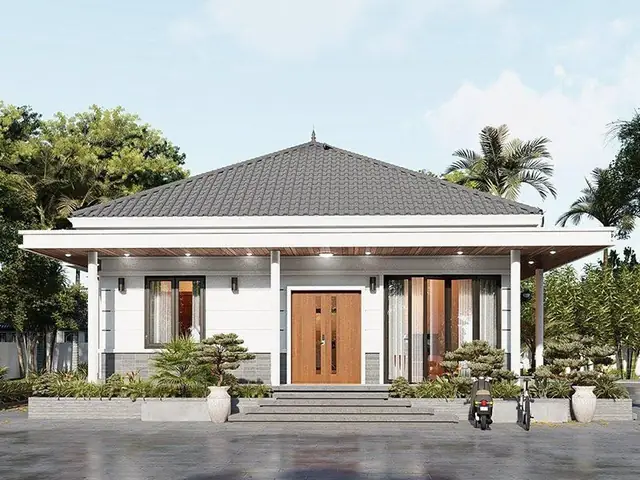

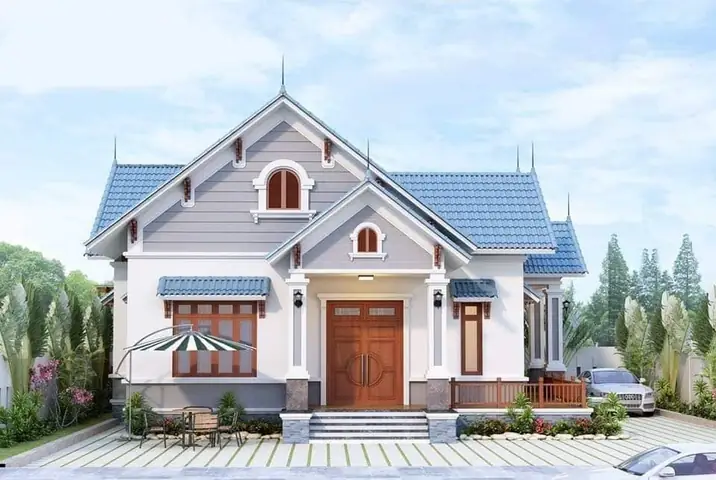

Cấu tạo mái nhà là một trong những phần phức tạp nhất của nhà cấp 4 và được thể hiện chi tiết nhất trên mặt cắt. Bạn sẽ thấy rõ hình dáng của mái (mái thái, mái nhật, mái bằng, mái dốc), cấu trúc khung kèo (gỗ, thép), các lớp vật liệu lợp mái (ngói, tôn, tấm lợp sinh thái), lớp cách nhiệt, và cả hệ thống máng xối, ống thoát nước mưa. Mặt cắt giúp đánh giá độ dốc mái có phù hợp với khí hậu địa phương (thoát nước nhanh, chống nóng tốt) hay không. Ví dụ, một mái thái với độ dốc lớn thường được ưa chuộng ở các vùng có mưa nhiều để đảm bảo thoát nước hiệu quả và tạo vẻ đẹp truyền thống. Các chuyên gia của Tạp chí Kiến trúc Việt Nam thường nhấn mạnh rằng “Thiết kế mái nhà qua mặt cắt không chỉ là về thẩm mỹ, mà còn về công năng bảo vệ, cách nhiệt và thông gió hiệu quả cho toàn bộ ngôi nhà.”
Các Chi Tiết Cửa, Sàn Và Độ Cao Thông Thủy
Mặt cắt cung cấp thông tin chi tiết về vị trí, kích thước (chiều cao, chiều rộng) của các ô cửa sổ và cửa đi, cũng như cao độ của chúng so với sàn nhà. Điều này ảnh hưởng trực tiếp đến khả năng lấy sáng tự nhiên, thông gió và tầm nhìn ra bên ngoài. Ngoài ra, mặt cắt còn thể hiện cấu tạo lớp hoàn thiện của sàn (lát gạch, sàn gỗ, đánh bóng bê tông) và cách nó liên kết với tường.
Đặc biệt, độ cao thông thủy (chiều cao từ mặt sàn hoàn thiện đến mặt dưới của dầm hoặc trần) là một yếu tố quan trọng mà mặt cắt thể hiện rõ. Đây là chiều cao thực tế của không gian mà con người sử dụng, ảnh hưởng đến cảm giác về không gian và việc bố trí nội thất. Một phòng khách có chiều cao thông thủy hợp lý sẽ tạo cảm giác rộng rãi, thoáng đãng, trong khi phòng ngủ có thể thấp hơn một chút để tạo sự ấm cúng.
Hệ Thống Kỹ Thuật (Điện, Nước, Thông Gió)
Mặc dù không phải lúc nào cũng được thể hiện với độ chi tiết tuyệt đối trên mặt cắt kiến trúc thông thường, nhưng mặt cắt vẫn cung cấp cái nhìn tổng quan về đường đi của các hệ thống kỹ thuật chính. Bạn có thể thấy vị trí các hộp kỹ thuật, đường ống cấp thoát nước chính chạy dọc tường hoặc dưới sàn, và đôi khi là vị trí của các thiết bị thông gió. Đối với nhà cấp 4, việc bố trí hệ thống kỹ thuật hợp lý trên mặt cắt giúp tối ưu hóa không gian, tránh đục phá khi lắp đặt và dễ dàng sửa chữa sau này. Ví dụ, việc xác định chính xác cao độ của các thiết bị vệ sinh (bồn cầu, lavabo) trên mặt cắt sẽ giúp đảm bảo đường ống thoát nước hoạt động hiệu quả và thuận tiện cho người sử dụng.
Hướng Dẫn Đọc Và Hiểu Mặt Cắt Nhà Cấp 4 Cho Người Không Chuyên
Việc đọc hiểu bản vẽ mặt cắt nhà cấp 4 thoạt nhìn có vẻ phức tạp, nhưng với những hướng dẫn cơ bản, ngay cả người không chuyên cũng có thể nắm bắt được những thông tin cốt lõi để đưa ra quyết định sáng suốt cho ngôi nhà của mình.
Các Ký Hiệu Và Quy Ước Cơ Bản
Điều đầu tiên bạn cần làm quen là các ký hiệu và quy ước trên bản vẽ. Các đường nét khác nhau biểu thị các ý nghĩa khác nhau:
- Đường cắt đậm: Chỉ ra vị trí mặt phẳng cắt qua và những chi tiết mà mặt phẳng cắt đi qua (như tường, sàn, mái).
- Đường nét mảnh: Biểu thị các chi tiết nằm phía sau mặt cắt nhưng vẫn trong tầm nhìn.
- Ký hiệu vật liệu: Các hatch (kiểu tô màu) khác nhau được sử dụng để phân biệt các loại vật liệu như gạch, bê tông, gỗ, đất. Ví dụ, bê tông thường được ký hiệu bằng các chấm nhỏ, gạch bằng các đường chéo.
- Ký hiệu cao độ: Các mũi tên chỉ cao độ thường đi kèm với con số, cho biết độ cao của sàn, trần, hoặc đỉnh mái so với một mốc chuẩn (thường là ±0.00, tức là cao độ sàn tầng 1).
- Ký hiệu kích thước: Các đường gióng và con số sẽ cho bạn biết kích thước chiều ngang và chiều đứng của các cấu kiện.
Hãy dành thời gian xem bảng chú giải ký hiệu (legend) thường có trong bộ hồ sơ thiết kế. Nó sẽ là kim chỉ nam giúp bạn giải mã mọi thông tin trên bản vẽ.
Cách Xác Định Độ Cao, Khoảng Cách Và Kích Thước
Khi nhìn vào mặt cắt nhà cấp 4, hãy bắt đầu bằng việc xác định các đường cao độ chính. Thông thường, có một đường cao độ gốc (thường là 0.00) biểu thị cao độ sàn tầng trệt. Từ đó, bạn có thể dễ dàng nhận biết cao độ của các lớp nền, móng (ví dụ: -0.90m nghĩa là 90cm dưới sàn tầng trệt), cao độ của các dầm, trần nhà (ví dụ: +3.30m nghĩa là 3.3m so với sàn tầng trệt).
Các đường kích thước dọc sẽ cho bạn biết chiều cao thông thủy của từng không gian, chiều cao của bệ cửa sổ, chiều cao cửa đi. Hãy đặc biệt chú ý đến những con số này vì chúng ảnh hưởng trực tiếp đến cảm giác không gian và khả năng bố trí nội thất. Ví dụ, một chiều cao thông thủy 2.7m-3.0m thường được xem là lý tưởng cho nhà cấp 4 hiện đại, tạo sự thoáng đãng mà vẫn giữ được sự ấm cúng.
Nhận Diện Vật Liệu Và Phương Pháp Thi Công
Các ký hiệu vật liệu trên mặt cắt cung cấp thông tin quan trọng về cấu tạo và độ bền. Khi bạn thấy ký hiệu gạch, hãy hình dung bức tường sẽ được xây bằng gạch. Nếu là bê tông, đó có thể là một dầm, cột hoặc tấm sàn đúc liền khối. Việc nhận diện đúng vật liệu giúp bạn đánh giá chất lượng và chi phí xây dựng. Chẳng hạn, một tường dày 20cm bằng gạch đặc sẽ khác về chi phí và khả năng cách âm so với tường 10cm bằng gạch rỗng.
Mặt cắt cũng gián tiếp gợi ý về phương pháp thi công. Ví dụ, cách thể hiện các thanh thép trong dầm, sàn cho thấy phương pháp đổ bê tông cốt thép. Cách thể hiện các thanh gỗ hoặc thép trên mái sẽ chỉ ra cách lắp đặt khung kèo mái. Mặc dù bạn không cần phải hiểu sâu về kỹ thuật thi công, nhưng việc này giúp bạn có cái nhìn tổng quan về độ phức tạp và quy trình xây dựng ngôi nhà.
Có thể bạn quan tâm: Làm Sao Để Xây Nhà Cấp 4 Ngang 4m Dài 10m Đẹp Và Tiết Kiệm?
Tầm Quan Trọng Của Các Đường Cắt Và Mặt Cắt Đặc Biệt
Thông thường, một bộ hồ sơ thiết kế nhà cấp 4 sẽ có ít nhất hai bản vẽ mặt cắt: một mặt cắt dọc (cắt theo chiều dài ngôi nhà) và một mặt cắt ngang (cắt theo chiều rộng). Mỗi bản vẽ sẽ cho bạn một góc nhìn khác nhau, tiết lộ các chi tiết khác nhau. Mặt cắt dọc thường thể hiện tốt hơn về cao độ các tầng, độ dốc mái và sự liên kết giữa các không gian chính. Mặt cắt ngang lại hữu ích để xem xét các chi tiết của khu vực phụ trợ như nhà vệ sinh, kho, hoặc cách bố trí các hệ thống kỹ thuật trong các khu vực đó.
Đôi khi, các kiến trúc sư còn tạo ra các mặt cắt đặc biệt cho những khu vực phức tạp như cầu thang (nếu có gác lửng trong nhà cấp 4), khu vực vệ sinh hoặc các chi tiết kiến trúc độc đáo. Hãy luôn tìm kiếm những bản vẽ này để có cái nhìn toàn diện nhất về ngôi nhà của mình.
Những Lưu Ý Quan Trọng Khi Thiết Kế Dựa Trên Mặt Cắt Nhà Cấp 4
Thiết kế một ngôi nhà cấp 4 không chỉ là việc sắp xếp các phòng ốc trên mặt bằng, mà còn là việc tạo ra một không gian ba chiều tối ưu, và bản vẽ mặt cắt nhà cấp 4 chính là công cụ chủ chốt cho quá trình này. Dưới đây là những lưu ý quan trọng để đảm bảo thiết kế của bạn không chỉ đẹp mà còn công năng và bền vững.
Tối Ưu Hóa Chiều Cao Thông Thủy Và Không Gian
Chiều cao thông thủy, tức là khoảng cách từ mặt sàn hoàn thiện đến mặt dưới của trần hoặc dầm, có ảnh hưởng rất lớn đến cảm giác không gian. Một chiều cao hợp lý sẽ giúp ngôi nhà cấp 4 của bạn trông rộng rãi, thoáng đãng hơn, ngay cả khi diện tích mặt bằng không quá lớn. Thông thường, chiều cao thông thủy từ 2.8m đến 3.2m được xem là lý tưởng cho nhà ở Việt Nam, tùy thuộc vào từng khu vực chức năng. Phòng khách và phòng ăn có thể cao hơn một chút để tạo sự sang trọng, trong khi phòng ngủ có thể thấp hơn để tạo cảm giác ấm cúng.
Mặt cắt giúp bạn dễ dàng điều chỉnh và hình dung các cao độ này. Hãy cân nhắc việc tạo các cao độ trần khác nhau trong cùng một không gian để tạo điểm nhấn kiến trúc hoặc phân vùng chức năng một cách tinh tế. Ví dụ, khu vực bàn ăn có thể có trần cao hơn một chút hoặc sử dụng trần giật cấp để tạo sự khác biệt. Tuy nhiên, cần tránh chiều cao quá thấp sẽ gây cảm giác bí bách, ngột ngạt hoặc quá cao sẽ tốn kém chi phí xây dựng và khó khăn trong việc điều hòa không khí.
Giải Pháp Thông Gió Tự Nhiên Và Ánh Sáng
Mặt cắt là công cụ đắc lực để đánh giá và tối ưu hóa thông gió tự nhiên cũng như khả năng lấy sáng. Thông qua mặt cắt, kiến trúc sư có thể phân tích luồng không khí đi vào và thoát ra khỏi ngôi nhà, từ đó điều chỉnh vị trí, kích thước và loại hình cửa sổ (cửa mở hất, cửa lùa, cửa chớp) để tạo ra hiệu ứng đối lưu lý tưởng. Một ngôi nhà cấp 4 có mặt cắt được thiết kế tốt sẽ tận dụng tối đa gió tự nhiên, giúp làm mát không gian mà không cần quá nhiều thiết bị điện tử.
Tương tự, việc bố trí cửa sổ, giếng trời (nếu có) và độ cao trần trên mặt cắt sẽ ảnh hưởng trực tiếp đến lượng ánh sáng tự nhiên vào nhà. Ánh sáng tự nhiên không chỉ giúp tiết kiệm điện mà còn cải thiện tâm trạng và sức khỏe của các thành viên. Hãy xem xét hướng nắng, hướng gió của khu đất để có những điều chỉnh phù hợp trên mặt cắt, đảm bảo ngôi nhà luôn tràn ngập ánh sáng nhưng không bị nắng gắt trực tiếp vào mùa hè.
Lựa Chọn Vật Liệu Phù Hợp Với Cấu Trúc Và Khí Hậu
Trên bản vẽ mặt cắt nhà cấp 4, các ký hiệu vật liệu không chỉ mang tính thông tin mà còn là cơ sở để đưa ra các lựa chọn chiến lược về vật liệu xây dựng. Việc lựa chọn vật liệu phải dựa trên nhiều yếu tố: độ bền, khả năng chịu lực, cách nhiệt, cách âm, tính thẩm mỹ và chi phí. Ví dụ, cho một mái nhà cấp 4, mặt cắt sẽ giúp bạn quyết định giữa mái ngói truyền thống (tốt về cách nhiệt, thẩm mỹ cao) hay mái tôn chống nóng (chi phí thấp hơn, thi công nhanh hơn).
Mặt cắt cũng giúp đánh giá khả năng tương thích của vật liệu với cấu trúc. Chẳng hạn, nếu thiết kế có những nhịp lớn, việc sử dụng dầm bê tông cốt thép sẽ là cần thiết và được thể hiện rõ trên mặt cắt. Đối với khí hậu nhiệt đới ẩm gió mùa của Việt Nam, việc lựa chọn vật liệu chống thấm, chống ẩm cho móng, tường và mái là cực kỳ quan trọng và cần được thể hiện rõ ràng trên mặt cắt để đảm bảo thi công đúng kỹ thuật.
Đảm Bảo Tính Bền Vững Và An Toàn Của Công Trình
An toàn và bền vững là hai yếu tố không thể thiếu trong bất kỳ công trình nào, và bản vẽ mặt cắt đóng vai trò then chốt trong việc đảm bảo điều này. Mặt cắt giúp kiểm tra sự liên kết giữa các cấu kiện chịu lực (móng, cột, dầm, sàn, mái), đảm bảo chúng được thiết kế để chịu tải trọng an toàn. Bất kỳ sai sót nào trong việc tính toán và thể hiện các chi tiết này trên mặt cắt đều có thể dẫn đến hậu quả nghiêm trọng về sau.
Ngoài ra, mặt cắt còn thể hiện các giải pháp về chống thấm, cách nhiệt cho tường và mái, các yếu tố quan trọng để kéo dài tuổi thọ công trình. Chẳng hạn, các lớp chống thấm cho mái bằng hoặc cho khu vực nhà vệ sinh phải được thể hiện chi tiết trên mặt cắt để đội ngũ thi công tuân thủ. Việc tuân thủ các tiêu chuẩn xây dựng Việt Nam và tham khảo ý kiến chuyên gia trong quá trình thiết kế và kiểm tra mặt cắt là điều bắt buộc để đảm bảo một ngôi nhà cấp 4 không chỉ đẹp mà còn vững chãi theo thời gian.
Ứng Dụng Của Mặt Cắt Trong Việc Tạo Không Gian Sống Lý Tưởng VớiInterstellas
Tại Interstellas, chúng tôi hiểu rằng một bản vẽ mặt cắt nhà cấp 4 không chỉ là những đường nét kỹ thuật khô khan. Nó là bản phác thảo chi tiết về trải nghiệm sống, về cảm xúc và sự thoải mái mà ngôi nhà sẽ mang lại. Với kinh nghiệm dày dặn trong thiết kế nội thất và kiến trúc, chúng tôi luôn tận dụng tối đa giá trị của mặt cắt để biến ý tưởng thành hiện thực, tạo nên những không gian sống lý tưởng, phản ánh chân thực phong cách và nhu cầu của gia chủ.
Có thể bạn quan tâm: Sofa Gỗ Tân Cổ Điển: Hướng Dẫn Lựa Chọn & Bài Trí Hoàn Hảo
Từ Ý Tưởng Đến Hiện Thực Hóa Không Gian
Mặt cắt là cầu nối vững chắc giữa ý tưởng thiết kế ban đầu và quá trình hiện thực hóa công trình. Tại Interstellas, chúng tôi bắt đầu bằng việc lắng nghe câu chuyện và mong muốn của khách hàng, từ đó phác thảo ý tưởng tổng thể. Sau đó, những ý tưởng này được cụ thể hóa trên các bản vẽ mặt cắt. Chúng tôi sử dụng mặt cắt để kiểm tra tính khả thi của các ý tưởng về chiều cao trần, vị trí giếng trời, cách bố trí hệ thống chiếu sáng âm trần hoặc các chi tiết trang trí đặc biệt. Việc này giúp khách hàng hình dung rõ ràng về không gian ba chiều trước khi bắt tay vào xây dựng, tránh những thay đổi tốn kém và mất thời gian sau này. Chẳng hạn, một khách hàng muốn một không gian phòng khách có trần cao để treo đèn chùm lớn. Mặt cắt sẽ giúp chúng tôi xác định chính xác chiều cao phù hợp, đảm bảo đèn không quá thấp gây vướng víu mà vẫn đủ ấn tượng.
Tối Ưu Hóa Công Năng Và Thẩm Mỹ
Mỗi chi tiết trên bản vẽ mặt cắt đều được Interstellas xem xét kỹ lưỡng để tối ưu hóa cả công năng lẫn thẩm mỹ. Chúng tôi sử dụng mặt cắt để đảm bảo sự liền mạch giữa các không gian, tạo ra luồng di chuyển hợp lý và tận dụng tối đa ánh sáng tự nhiên. Ví dụ, việc điều chỉnh cao độ cửa sổ trên mặt cắt có thể ảnh hưởng lớn đến tầm nhìn ra cảnh quan bên ngoài hoặc khả năng đặt đồ nội thất dưới cửa sổ. Một chiếc kệ sách âm tường hay một hệ tủ bếp được thiết kế riêng sẽ được thể hiện trên mặt cắt để đảm bảo kích thước và vị trí phù hợp, không gây cản trở các yếu tố kết cấu khác.
Bên cạnh đó, mặt cắt còn giúp chúng tôi đưa ra các giải pháp thiết kế trần nhà độc đáo, sử dụng các vật liệu khác nhau để tạo điểm nhấn hoặc phân vùng không gian một cách tinh tế. Từ trần thạch cao giật cấp, trần gỗ ấm cúng đến trần bê tông trần mang phong cách công nghiệp, mỗi lựa chọn đều được cân nhắc kỹ lưỡng trên mặt cắt để đảm bảo sự hài hòa với tổng thể kiến trúc và nội thất của ngôi nhà cấp 4.
Đảm Bảo Chuẩn Mực Kỹ Thuật Và Phong Thủy
Với đội ngũ kiến trúc sư và chuyên gia thiết kế giàu kinh nghiệm, Interstellas cam kết mọi bản vẽ mặt cắt đều tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật xây dựng và quy định pháp luật hiện hành. Chúng tôi đặc biệt chú trọng đến các yếu tố chịu lực, chống thấm, cách nhiệt để đảm bảo công trình bền vững và an toàn tuyệt đối. Các thông số kỹ thuật về móng, dầm, cột, và cấu tạo mái luôn được kiểm tra chéo và tính toán cẩn thận.
Ngoài ra, chúng tôi cũng tích hợp các yếu tố phong thủy vào thiết kế mặt cắt, nếu khách hàng có yêu cầu. Ví dụ, việc điều chỉnh cao độ cửa, vị trí giếng trời để đón sinh khí hoặc tránh những dòng năng lượng không tốt, đồng thời đảm bảo sự cân bằng trong không gian. Sự kết hợp giữa kỹ thuật hiện đại và kiến thức phong thủy truyền thống giúp Interstellas tạo ra những ngôi nhà cấp 4 không chỉ đẹp, bền mà còn mang lại sự thịnh vượng và an lành cho gia chủ.
Câu Hỏi Thường Gặp Về Mặt Cắt Nhà Cấp 4
Dưới đây là một số câu hỏi thường gặp về mặt cắt nhà cấp 4 mà nhiều chủ nhà quan tâm, cùng với những giải đáp ngắn gọn và hữu ích.
Mặt cắt khác mặt bằng ở điểm nào?
Mặt bằng là bản vẽ thể hiện bố cục các phòng, vị trí tường, cửa, và nội thất khi nhìn từ trên xuống, giống như bạn cắt ngang ngôi nhà ở độ cao khoảng 1.2m. Nó cho biết diện tích, hình dạng các không gian. Ngược lại, mặt cắt nhà cấp 4 là bản vẽ thể hiện cấu trúc bên trong khi cắt dọc hoặc ngang, tiết lộ chiều cao các tầng, kết cấu móng, mái, và cách các chi tiết được xếp chồng lên nhau theo chiều thẳng đứng. Nói cách khác, mặt bằng là cái nhìn 2D “phẳng”, còn mặt cắt là cái nhìn 2D “chiều sâu”.
Có cần mặt cắt chi tiết cho nhà cấp 4 nhỏ không?
Tuyệt đối cần thiết. Dù là nhà cấp 4 nhỏ hay lớn, mặt cắt vẫn là bản vẽ cốt lõi để đảm bảo tính chính xác trong thi công và an toàn kết cấu. Với nhà cấp 4 nhỏ, việc tối ưu hóa không gian và ánh sáng càng trở nên quan trọng, và mặt cắt là công cụ không thể thiếu để kiến trúc sư tính toán chiều cao thông thủy, vị trí cửa sổ, hoặc các giải pháp trần giật cấp nhằm tạo cảm giác rộng rãi hơn. Không có mặt cắt, mọi công đoạn từ đổ móng đến lợp mái đều có thể sai lệch.
Mặt cắt có ảnh hưởng đến chi phí xây dựng không?
Có, mặt cắt ảnh hưởng trực tiếp đến chi phí xây dựng. Nó thể hiện chi tiết về loại móng, độ dày tường, cấu trúc mái, chiều cao trần và các vật liệu cụ thể sẽ được sử dụng. Một thiết kế mặt cắt tối ưu có thể giúp giảm chi phí vật liệu (ví dụ: tối ưu chiều cao tường, giảm độ dốc mái không cần thiết) mà vẫn đảm bảo công năng và thẩm mỹ. Ngược lại, một mặt cắt thiếu cân nhắc có thể dẫn đến lãng phí vật liệu, phát sinh chi phí do phải sửa chữa hoặc thay đổi trong quá trình thi công. Do đó, việc xem xét kỹ lưỡng bản vẽ mặt cắt cùng kiến trúc sư là bước quan trọng để kiểm soát ngân sách.
Kết Luận
Bản vẽ mặt cắt nhà cấp 4 không chỉ là một tài liệu kỹ thuật mà còn là yếu tố then chốt, giúp chủ nhà và đội ngũ thiết kế, thi công có cái nhìn toàn diện và sâu sắc về cấu trúc, công năng và tiềm năng thẩm mỹ của ngôi nhà. Từ việc hiểu rõ các thành phần cơ bản đến áp dụng những lưu ý quan trọng trong thiết kế, việc nắm vững mặt cắt sẽ đảm bảo ngôi nhà cấp 4 của bạn không chỉ vững chắc, an toàn mà còn là một không gian sống lý tưởng, tối ưu về mọi mặt. Hãy luôn hợp tác chặt chẽ với các kiến trúc sư chuyên nghiệp để biến những ý tưởng trên bản vẽ mặt cắt thành hiện thực, kiến tạo nên tổ ấm mơ ước của bạn.
